一、方案总体概述

1.1 建设目标

针对广电地市播控中心、县级融媒体/播控机房分散管理、故障响应慢、人工巡检效率低、播出安全风险高的痛点，搭建地市总控、县域分控两级动环监控体系。实现全市所有广电播控机房动力、环境、安防、播出设备状态7×24小时实时监控、异常自动告警、故障溯源追溯、远程运维管控，达成县域机房“无人值班、有人留守”、地市平台“集中监管、统一调度”的标准化运维模式，全面保障广播电视播出零中断、零事故，符合广电行业安全播出及机房建设相关规范要求。

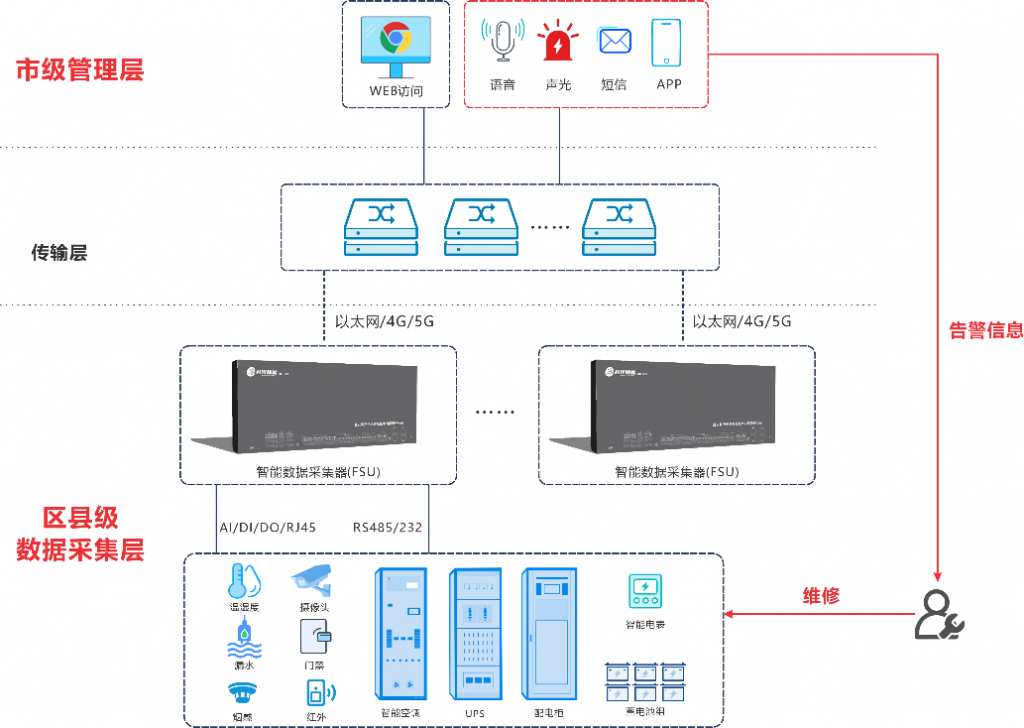

1.2 核心架构

全程采用二级层级架构，无多余层级，部署简单、运维便捷：

  • 县级层级（前端采集层）：各县播控机房、发射机房、融媒体机房部署采集硬件，负责本地数据采集、本地告警、本地存储、基础设备联动。
  • 地市级层级（集中管控层）：地市播控中心搭建总监控平台，汇聚所有县域机房数据，统一展示、统一告警、统一调度、统一报表、统一运维管理。

1.3 适用场景

地市广电播控中心、下辖各县融媒体中心机房、广播电视发射台站、信号前端机房、播控设备专用机房，完全适配广电播出安全、机房标准化运维场景。

二、核心功能

2.1 两级架构分工

（1）县级机房：前端执行单元（数据采集、本地处置、数据上传）

每个县域机房独立部署一套本地化动环采集系统，不依赖市级网络即可独立运行，断网不影响本地监控，联网后自动同步数据至市级平台，核心工作：

  1. 24小时实时监测：温湿度、市电、UPS、蓄电池、精密空调、漏水、烟雾、门禁、视频、播控设备运行状态、信源信号状态；
  1. 本地声光告警：任意数据超标、设备故障、非法开门，现场立即声光报警，提醒值班人员处置。
  1. 数据上传：将所有实时数据、告警记录、操作日志主动上传至地市总平台；
  2. 本地留存：所有运行数据、告警记录、操作日志本地留存，断网期间数据不丢失，联网后自动同步至市级平台。

（2）地市平台：全局管控单元（数据汇总、监管、调度、考核）

地市搭建统一B/S架构监控大屏+后台管理系统，无需县域手动上报，自动汇总全市所有县区机房数据，核心工作：

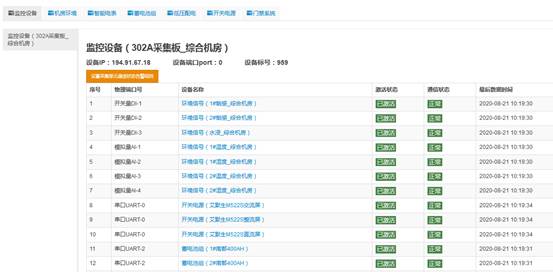

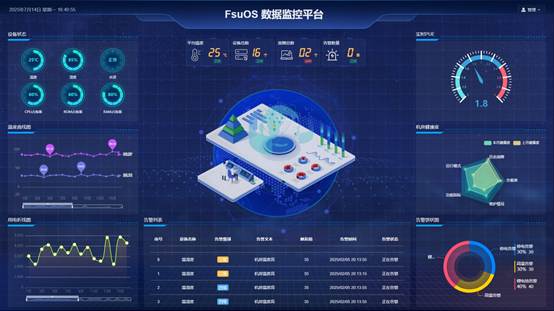

  1. 全域可视化：大屏直观展示各县机房在线/离线、正常/故障状态，点击县区可查看对应机房详细数据，一目了然。

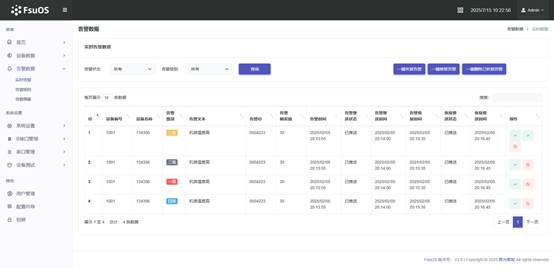

  1. 分级告警推送：故障分级处置，一般故障推送县域管理员，重大故障（断电、火情、设备宕机）同步推送市级管理员，支持短信、电话、平台弹窗多渠道告警。
  2. 远程运维管控：市级可远程查看各县机房视频、调取实时数据、查看历史曲线，可远程重启关联设备，无需现场奔波。

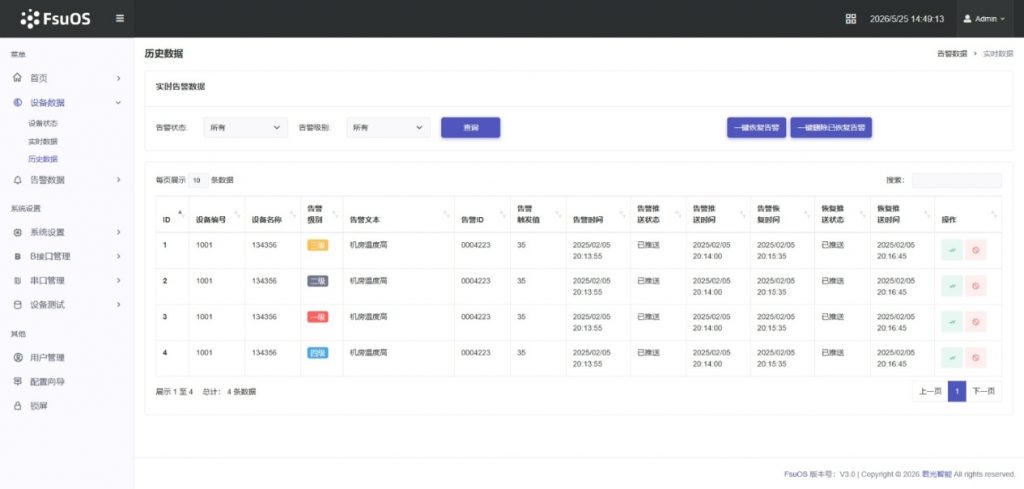

  3. 故障溯源追溯：所有告警、操作、设备异常全程记录，可精准查询故障时间、故障点位、处置人员、处置结果，适配广电安全播出溯源考核。
  4. 自动报表统计：自动生成全市机房运行报表、告警统计、运维台账，支持导出打印，满足日常运维、上级检查、年度考核需求。

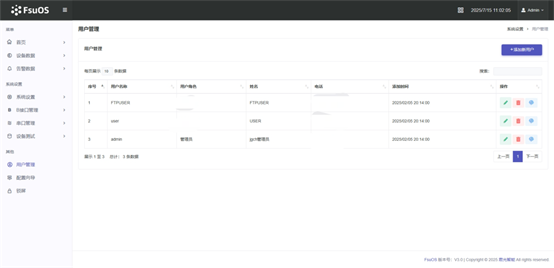

  1. 分级权限管理：市级账号：全市所有机房管理权限；县级账号：仅管理本县域机房数据，权限隔离、安全可控。

三、各层级硬件配置清单

3.1 县级机房标配硬件（每县一套，通用标准化配置）

所有县域机房统一配置，无需定制，直接批量采购部署，适配各类广电播控机房：

设备名称核心作用
动环采集主机（边缘网关）汇总所有传感器数据、本地运算、联动控制、断点续传，是县域核心设备
温湿度传感器实时监测机房、机柜内部温湿度，超阈值告警
水浸传感器监测空调、地面、管线漏水，预防机房泡水损坏设备
烟感传感器监测机房烟雾、火情，提前预警火灾风险
市电/配电监测模块监测电压、电流、断电、缺相，保障供电安全
UPS/蓄电池监测模块监测UPS运行状态、电池电压、容量、故障告警
精密空调监测模块监测空调启停、温度、故障、回风状态
高清网络摄像头机房全景视频监控，实时查看现场、录像回溯
门禁控制器+门禁读卡器机房出入权限管控、记录开门日志、非法开门告警
声光报警器本地故障声光提醒，方便县域值班人员快速发现问题

3.2 地市平台硬件配置

  • 服务器：部署动环平台系统，存储全市数据、处理告警、数据运算；
  • 监控大屏：集中展示全市各县机房运行状态，可视化调度；
  • 核心交换机：对接广电内网，保障两级数据传输稳定；
  • 管理电脑：用于后台配置、运维操作、报表导出。
